正航技術介紹試驗機的測力系統
1..測力系統
1.1試驗機在施加或卸除試驗力的過程中應平穩、無沖擊和抖動現象。指示裝置或記錄裝置應連續、準確地指示或記錄施加到試樣上的試驗力值。
1.2試驗機力指示裝置應有調零機構，各擋測量范圍的零位應重合。

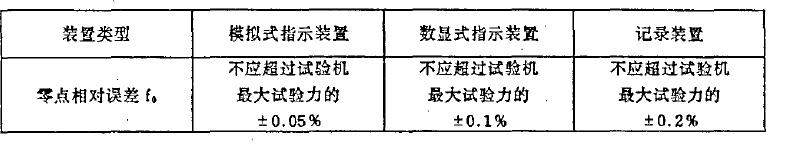

1.3卸除試驗力后，力指示裝置應回零位，其零點相對誤差f. 見表1。
模擬式指示裝置應符合下列要求:
1.4標皮盤的標皮標記應清晰，為易于讀取數值刻線宜用長短線區分，刻線寬度與刻皮間應之比應為1:5 或1 : 10:的同一棕皮兔的刻線間距不應小于lmm ，但不應大于每一測量范圍滿刻度長皮的0.596 :刻皮肉距應均勻一致，在任意位置的分皮偏差不應大于每一測量范圍滿刻皮長度的0.05% :
c) 指針尖端寬度不應大于賣j線的寬皮;
d) 力的標度盤每一測量范圍的最小分皮值不應大于0.2%F. 。
2.數顯式指示裝置應符合下列要求:
a) 數顯式指示裝置應包括其示值范圍的零點和值。數顯式指示裝置的最小分辨力不應超過
0.196FN ;的數顯式指示裝置的零點漂移在15min 內不應超過各檔測量范圍容量的0.2%。
記錄裝置應符合下列要求:
a) 記錄紙的坐標寬度應與每個測量范圍的容量相適應，且不應小于200mm;
的為易于讀取數值，記錄紙的刻線宜用擔細線區分，刻線的寬度應粗細一致，且不應大于刻皮間距的1/5:
c) 記錄紙的刻皮間距不應小于lmm ，但不應大于測量范圍刻滿長度的1%。
d) 記錄曲線的寬度宜為0.5mm 左右。
3.變形測量裝置
變形測量裝置可為自主尺和副尺{或主尺和指針)組成的模擬式變形測量裝置或數顯式變形測量裝置。在使用條件允許的范圍內，摸擬式指示裝置的變形示值誤差不應超過土O. 1mm ，數顯式指示裝置的變形示值誤差不應超過:t (50 士0.15 l) μm 。
注:l 為測定的任意位豆壓盤問距離，單位毫米。
4.摸擬式交形測量裝置應符合下列要求:
a) 主、副尺的標皮標記應清晰，便于讀數且無影響測量的缺陷;
的主尺的刻皮間距為0.5mm 或lmm;
c) 為易于讀數刻線宜用技短線區分，刻線寬度為O.1-0.25mm;
d) 副尺的最小分皮值不應大于O.1mm。
4.1數顯式變形測量裝置應符合下列要求:
a) 在拉伸或壓縮試驗中，應在任意位置均可轉換零點;
的最小分辨力不應超過0.05mm 。
5.安全裝置
4.1當試驗力超過每個測量范圍試驗力的296 -1096 時，力的安全裝置應立即動作，自動停機。
4.2 當移動橫梁(或移動部件}上升或下降到j 移動范圍的上、下極限位置時，限位裝置應立即動作，使其自動停止運動。
4.3試驗機噪聲
試驗機工作時音響應正常，噪聲聲級不應超過75dB(A).
